廠家介紹

江西紅板科技股份有限公司成立于2005年，注冊地點在江西省吉安市井岡山經濟技術開發區京九大道281號，是一家集印制電路板研發、生產、銷售于一體的國家高新技術企業。公司主營業務:生產銷售多層高密度印制電路板(又稱線路板、PCB )。現已形成年產約240萬平方米多層高密度印制電路板、軟板、軟硬結合板、高多層印制電路板的產能，可實現年產值超20億元。

產品廣泛用于通訊、電腦、儀表、汽車、家電及數控機床等高科技電子領域，遠銷香港、新加坡、 日本、歐美等發達國家和地區，Intel、西門子、惠普、三星、施耐德、佳能等國際知名品牌都采用我公司的產品。

產品介紹

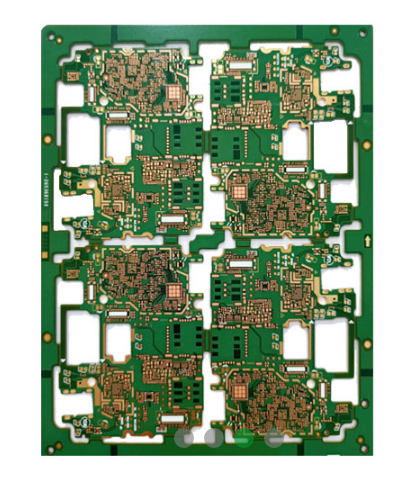

高密度互聯電路板（HDI）

隨著科技發展，人們對電子產品的攜帶方便、功能多、速度快等需求，電子產品朝著小、輕、薄、多功能(智能)的方向發展，電路板也隨之朝著高密度互聯電路板（HDI，High Density Interconnector）發展，HDI是使用微盲埋孔連接技術和一種線路分布精細密度比較高的電路板。HDI的幾何尺寸較小，可以實現更高的布線密度。

紅板主要生產一階、二階、三階、Anylayer(任意互聯HDI板)，最小線寬線距0.04mm/0.04mm。

軟板(FPC)

軟板，又稱柔性印制線路板，F(xiàn)lexible Printed Circuit （FPC）。它是通過在一種可曲撓的基材利用光成像圖形轉移和蝕刻工藝方法而制成導體電路圖形，雙面和多層電路板的表層與內層通過金屬化孔實現內外層電氣聯通 ，線路圖形表面以PI與膠層保護與絕緣。

紅板軟板生產有單面軟板、雙面軟板、多層軟板等。

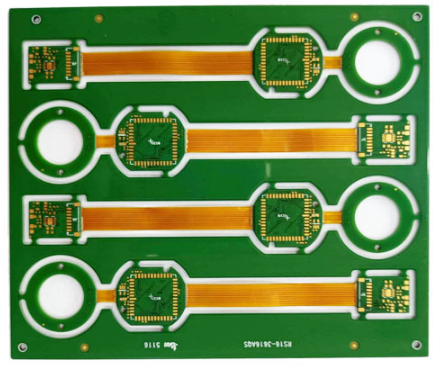

軟硬結合板

軟硬結合板是剛性PCB和柔性PCB（簡稱FPC）相結合的電路板，通常用于節省空間，拆卸布線組件，也可以與復雜的組件焊接。

紅板的軟硬結合板涵蓋電池保護板、攝像頭、手機等多個領域。

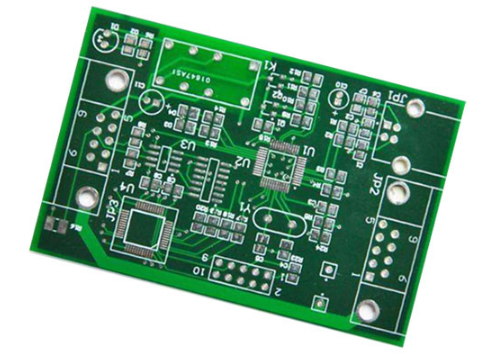

高多層電路板

高多層電路板是在常規覆銅板材上制作電路，并通過過孔導通層間形成電氣連接，經過長期的發展，工藝技術從單面板發展到雙面板、多層電路板。

紅板主要生產2~32層的多層電路板，內外層最大銅厚6OZ，表面處理有噴錫、沉金、沉銀、沉錫、OSP、鎳鈀金、金手指等多種方式。

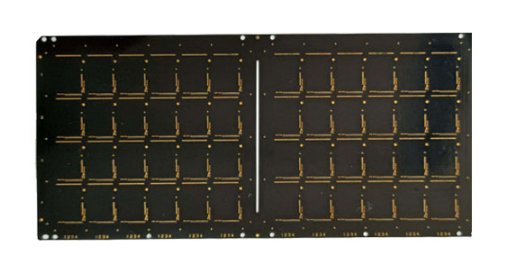

IC載板

封裝IC裸芯片的基板，用以承載半導體IC芯片。其內部布有線路用以導通芯片與電路板之間連接；保護、固定、支撐IC芯片，提供散熱通道，是溝通芯片與PCB的中間產品。 IC載板要求更精細、高密度、高腳數、小體積，孔、盤、線更小，超薄芯層。具有精密的層間對位技術、線路成像技術、電鍍技術、鉆孔技術、表面處理技術。
